滚筒筛沙机

滚筒筛沙机简介

滚筒筛沙机是分选技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制垃圾分选的，分选精度高。滚筒筛的筒体一般分几段，可视具体情况而定，筛孔由小到大排列，每一段上的筛孔孔径相同。适宜筛分各种性质的物料以及煤、焦炭、白灰等潮湿易堵塞物料，筛下产品<100mm，中间10～50mm，细可达 ≤3mm以下 。

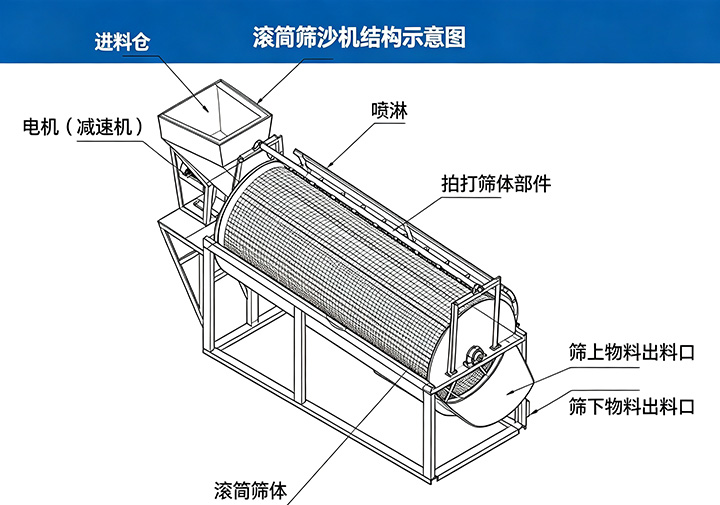

滚筒筛沙机的结构

筛沙机是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。

六角形滚筒：核心筛分部件，随动力低速旋转，带动物料翻滚。

机架：整体钢结构支撑底座，承载滚筒、传动与进料部件，保障设备运行稳固。

漏斗：进料端承接来料；下方集料漏斗收集筛分后的细砂。

减速器：匹配电机转速，降低转速、增大扭矩，可以平稳驱动滚筒缓慢转动。

电动机：整套设备动力源，为滚筒持续运转提供动力。



滚筒筛沙机特点

1、筛分产量大，每小时可以处理50-800吨物料。

2、滚筒筛可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率。

3、筛网由若干个圆环状扁钢组成的，筛分面积大，能使物料能充分接触筛网，因而单位时间内筛分量就大。

4、整机用密封隔离罩所密封，彻底清除了筛分循环过程中的粉尘飞扬，块状飞溅等现象，减少对工作环境的污染。

5、采用整体通轴结构，回转筛速度小，运行平稳，并且有密封隔离罩与外界隔离，降低了工作噪音。

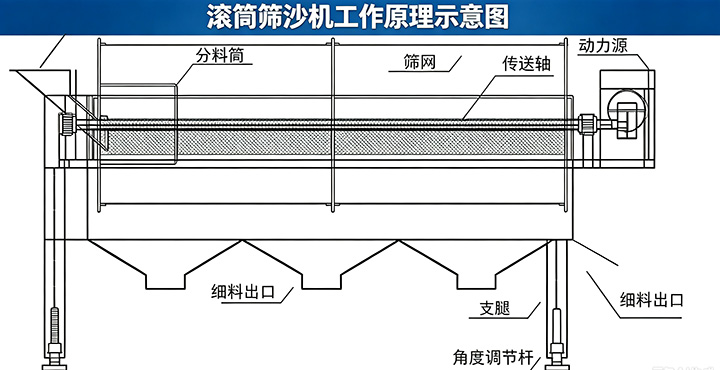

滚筒筛沙机工作原理

物料由进料斗送入倾斜布置的滚筒筛沙机筛体，滚筒低速回转带动物料持续翻滚。粒径较小的砂石透过筛网落下，经筛下出料口收集；大块杂物与粗料无法透筛，沿着筒体向前移动，从筛上出料口排出，以此实现砂石分级、除杂。



滚筒筛沙机技术参数

参数项	数值/描述
规格/型号	GTS2055
滚筒规格	Φ2000mm × 5500mm (直径×长度)
处理能力	80 - 200 t/h (依物料性质调整)
筛网层数	双层 (可定制)
筛网孔径	2 - 50 mm (可定制)
电机功率	22 kW
滚筒转速	8 - 25 r/min (变频无级调速)
设备倾角	5° - 10° (可调)
外形尺寸	8500 × 2800 × 4200 mm (长×宽×高)
设备重量	约 6.8 t

滚筒筛沙机应用行业

1，建筑行业：用于大小石子分级以及分离出泥土和石粉。

2，煤炭行业：用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

3，化工行业：用于对物料进向分级过滤。

4，选矿行业：用于大小块状物分级及分离粉状物料。
