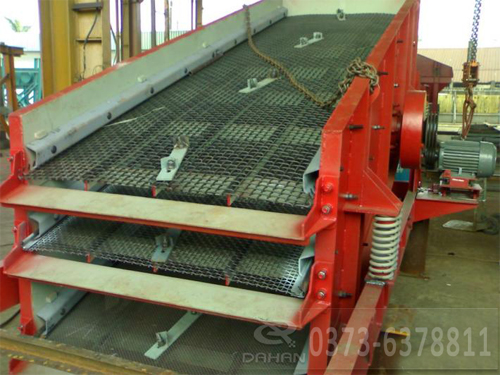

YK圆振动筛

YK系列圆振动筛介绍

YK系列圆振动筛是我公司技术人员充分结合国内外同行先进生产经验，并深入汲取一线用户反馈而自主研发的高效筛分设备。该系列采用块偏心激振器，激振力强且可调，配合环槽铆钉坚固结构，运行平稳、噪音低。具有筛分效率高、处理量大、耐用性强等优势，广泛适用于矿山、采石场、选煤、建材及化工等行业的中等粒度物料分级作业。

YK系列圆振动筛工作原理

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

YK系列圆振动筛结构特点

1.采用块偏心作为激振力，激振力强；

2.筛子横梁与筛箱采用高强度螺栓联结，无焊接；

3.筛机结构简单，维修方便快捷；

4.采用轮胎联轴器，柔性联接，运转平稳；

5.筛分效率高、处理量大、寿命长。

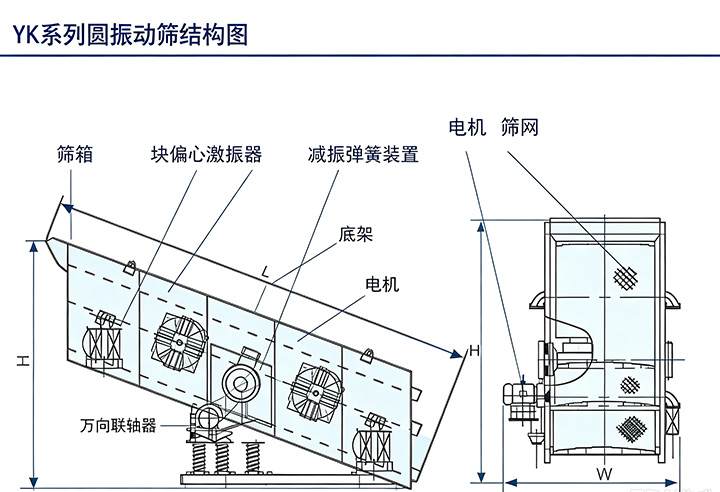

YK系列圆振动筛外形结构

YK系列圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。它采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。



YK系列圆振动筛技术参数表

型号	筛面层数	筛孔尺寸 (mm)	给料粒度 (mm)	处理量 (t/h)	倾角 (°)	转速 (r/min)	双振幅 (mm)	配用电机		参考重量 (kg)
								型号	功率(kw)
YK1230	1	43	≤150	75~245	15~30	980	6~12	Y160M-6	7.5	3050
YK1230	2	43		75~245				Y160L-6	11	5415
YK1530	1	45		80~255				Y180L-6	15	4765
YK1530	2	45		80~255				Y180L-6	15	5100
YK1536	1	54		95~310				Y180L-6	15	5230
YK1536	2	54		95~310				Y180L-6	15	5735
YK1542	1	63		110~360				Y180L-6	18.5	5620
YK1542	2	63		110~360				Y200L1-6	18.5	6215
YK1548	1	72		125~410				Y180L-6	15	6030
YK1548	2	72		125~410				Y200L1-6	18.5	6445
YK1836	1	65		115~370				Y200L1-6	18.5	6310
YK1836	2	65		115~370				Y200L1-6	18.5	5600
YK1842	1	76	≤200	135~430	15~30	760	8~14	Y200L1-6	18.5	5940
YK1842	2	76		135~430				Y200L1-6	18.5	6650
YK1848	1	86		150~490				Y200L1-6	18.5	6410
YK1848	2	86		150~490				Y200L1-6	18.5	6775
YK2148	1	10		175~570				Y225M-8	22	6475
YK2148	2	10		175~570				Y225M-8	22	10640
YK2160	1	126		220~715				Y225M-8	22	10120
YK2160	2	126		220~715				Y225M-8	30	11320
YK2448	1	115		200~650				Y225M-8	30	9940
YK2460	2	144		250~810				Y230M-8	30	12310
YK2460	1	144	≤200	250~810	15~30	760	8~14	Y280S-8	37	13600
YK3060	2	18		300~960				Y230M-8	30	14200
YK3060	1	18		300~960				Y230M-8	30	14900

YK系列圆振动筛安装

YK系列圆振动筛安装时应按设备图纸的要求预埋钢板，要求预埋钢板的上平面位于同一水平面上，安装所需的预埋钢板、底脚螺栓等均由安装部门自备。

每台筛机的支承弹簧在安装前应进行选配，保证各个弹簧的高度和刚度基本一致。

振动筛出厂后，如超过6个月才安装，则安装前必须将振动器内的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。

该系列圆振动筛安装后，用手转动偏心轴不得有阻力过大或卡死等现象，否则应及时查清原因加以调整。

振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查各处的螺栓是否紧固，筛机周围是否有妨碍筛框振动的障碍物。

YK系列圆振动筛使用与维护

1，振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。

2，停机前应先停止给料，待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或有异常声响，应及时停机检查，找出原因，排除故障。

3，振动器轴承采用2号锂基脂润滑，正常情况下，每两个月加注一次润滑脂，加注量不宜过多，否则会引起轴承过热。

4，振动器使用6个月后，检查油脂情况，如发现变干或有硬块时，应清洗更换新油脂，轴承应每年清洗检查一次。
