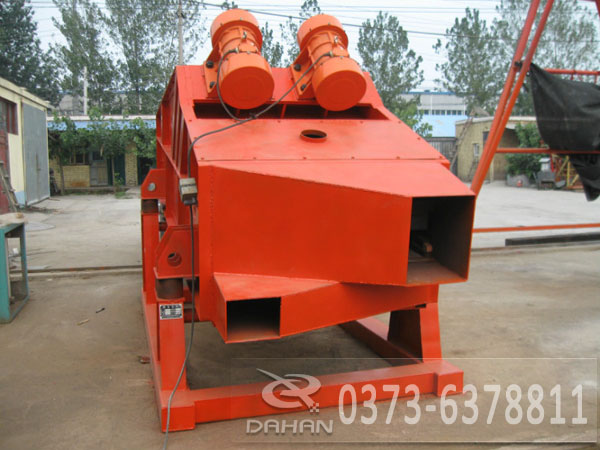

1230型矿用振动筛

1230型矿用振动筛

售价:3万-15万

(仅供参考,具体价格面议)

简介:1230型矿用振动筛概述: 1235型矿用振动筛是ZSG系列的一种,该设备宽1.2米,长3.5米,是一种新型的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行

全国统一服务热线:0373-268 2333

获取报价 在线咨询

1230型矿用振动筛概述:

1235型矿用振动筛是ZSG系列的一种,该设备宽1.2米,长3.5米,是一种新型的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途广泛,是高炉槽、焦化厂、选矿厂常用的筛分机械,该机采用新型节能振动电机或激振器作振动源,橡胶弹簧支撑并隔振,具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。

该系列重型振动筛采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等国内外先进技术及先进的自同步振动原理制作而成,具有寿命长、噪音低、处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点;

1230矿用振动筛

矿用振动筛分机

矿用震动筛

1230型矿用振动筛工作原理和结构:

筛箱依靠两台相同的振动电机做相反方向自同步旋转,使支承在减振器上的整个筛机做直线振动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的 振动电机为激振源,调节振动电机激振力的大小,可以改变筛机的振动幅。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式,减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。

1230型矿用振动筛设备构成:

ZSG重型筛由振动源、筛体、筛网、减振装置及底架组成,筛箱由筛框、筛板、衬板组成,筛板侧板采用优质钢板制作而成,侧板和横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

1230型矿用振动筛性能特点:

ZSG系列重型直线振动筛是大汉机械自行研制的新型筛分设备,是在广泛汲取了业内同行生产经验及一线使用用户反馈意见的基础上升级设计的新型ZSG系列,具有众多优势特点。

1、整机设计合理,造型美观大方,结构简单、实用、耐用;

2、筛分效率高,筛分处理能力巨大;

3、合理的结构使整机体积小,重量轻,安装简单方便,操作容易;

4、设备能够低,有效的节约大量能源;

5、价格低,投入少,经济适用,易损件少;

6、拼块组装筛板设计,筛网倾角大,更换简单、方便,寿命更长;

7、型号齐全,可满足不同物料特性、处理量要求、生产环境限制等筛分条件;

8、敞开型、封闭型选择灵活,满足各种筛分需求。

1230型矿用振动筛技术参数:



t/h

Hz

mm

型号

功率Kw

电压V

ZSGB-0615

0.9

10

<150

3
5
10
15
20
25
50

10-100

16

6-9

YZO-10-6

2*1.0

380

ZSGB-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSGB-1020

2

15

15-200

YZO-20-6

2*2.0

ZSGB-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSGB-1030

3

15

35-360

YZO-30-6

2*2.5

ZSGB-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSGB-1530

4.5

15

45-460

YZO-50-6

2*3.7

ZSG2B-0615

0.9

10

10-100

YZO-10-6

2*1.0

ZSG2B-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSG2B-1020

2

15

15-200

YZO-20-6

2*2.0

ZSG2B-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSG2B-1030

3

15

35-360

YZO-30-6

2*2.5

ZSG2B-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSG2B-1530

4.5

15

45-460

YZO-75-6

2*5.5



1230型矿用振动筛型号说明:

大汉机械生产的ZSG系列矿用振动筛型号齐全,可满足用户不同物料特性、处理量要求、场地限制等众多筛分要求。另外,我公司ZSG系列直线振动筛针对用户不同的需求,设计了两种机型,敞开型及封闭型。

敞开型(ZSG-宽×长)为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。

封闭型(ZSGB-宽×长)为座式、全封闭结构,用于大处理量,有粉尘污染的颗粒物料的筛分作业。

1230型矿用振动筛技术参数:



t/h

Hz

mm

型号

功率Kw

电压V

ZSGB-0615

0.9

10

<150

3
5
10
15
20
25
50

10-100

16

6-9

YZO-10-6

2*1.0

380

ZSGB-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSGB-1020

2

15

15-200

YZO-20-6

2*2.0

ZSGB-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSGB-1030

3

15

35-360

YZO-30-6

2*2.5

ZSGB-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSGB-1530

4.5

15

45-460

YZO-50-6

2*3.7

ZSG2B-0615

0.9

10

10-100

YZO-10-6

2*1.0

ZSG2B-0918

1.62

10

15-160

YZO-20-6

2*2.0

ZSG2B-1020

2

15

15-200

YZO-20-6

2*2.0

ZSG2B-1224

2.88

10

25-300

YZO-30-6

2*2.5

ZSG2B-1030

3

15

35-360

YZO-30-6

2*2.5

ZSG2B-1230

3.6

15

40-400

YZO-50-6

2*3.7

ZSG2B-1530

4.5

15

45-460

YZO-75-6

2*5.5



1230型矿用振动筛型号说明:

大汉机械生产的ZSG系列矿用振动筛型号齐全,可满足用户不同物料特性、处理量要求、场地限制等众多筛分要求。另外,我公司ZSG系列直线振动筛针对用户不同的需求,设计了两种机型,敞开型及封闭型。

敞开型(ZSG-宽×长)为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。

封闭型(ZSGB-宽×长)为座式、全封闭结构,用于大处理量,有粉尘污染的颗粒物料的筛分作业。

1230矿用振动筛安装调试:

1、支撑底架固定在基础上,使同侧前后支承座高度差一致,同一端(入料端或排料端)两侧的支承座板在同一水平面内,误差均在2mm以内。

2、选择角度相同(或相近)的弹簧配置在同一台振动筛的不同支承位置。此时各支承点弹簧的高度应一样,误差不得大于2mm。

3、当需要调整筛面倾角时,可松开卡箍的固定螺栓,转动上支承座,同时加高(或降低)后支承座,调整前后支承座的距离,使筛面倾角达到使用要求。

4、筛机各部分连接必须牢固可靠,所有螺栓不得有任何松动,各零部件不得有任何异常声响,筛机上参振部分与周围固定物之间的间隙为30-50mm。

5、筛机出厂时,双振幅调为6-8mm,使用时用户可根据需要调整振动电机的主、副偏心块间的夹角,改变激振力的大小,进而调整筛机的振幅。

1230型矿用振动筛注意事项:

1、在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,固定螺栓应多次拧紧,尤其是振动电机、支承座、筛板的固定螺栓。

2、检查两台振动电机的转向是否相反, (备注:否则应变更一台电机的电源相序),使两台振动电机的转向相反。

3、筛机空载运行4-6小时,启动、运行、停车一至二次观察设备情况,要求筛体运行平稳,无横摆及异常声音,激振器轴承温度≤75℃。

4、将各部位连接螺栓重新紧固一次,以后应定期紧固。

5、经常检查易损件的状况,对已损坏或失去弹性的减振弹簧要及时更换。

6、筛网发生松裂或磨损,应及时紧固或更换。

7、筛分物料时,给料要均匀,使物料在筛面上均匀分布,如物料"跑偏",应调整给料点。

8、振源的调整、使用和维护,请参照振源使用说明书(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。

9、筛机停机前,应先停止给料,等筛面物料走完后,再停机。停机后要及时清理筛面上的物料和杂物以防粘网堵网。

1230型矿用振动筛使用与维护:

在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台筛机运转时,先空负荷启动,运行,停车一次,观察有无异常现象及声响,空运转时应保持平稳正常。连续运转4小时后,测量轴承温度,轴承温度不得超过75摄氏度。连续空运转4小时后,将各部位联接螺栓重新紧固一次,以后再重复进行2-3次,带料运转时,给料要均匀,使物料匀布筛面,如物料跑偏,应调整给料点。筛机停车前,应先停止给料,筛面物料走完后,再停车。停车后要及时清理筛面上的物料和杂物。振动电机使用3个月后加油一次,每半年小修一次,每年大修一次,并按振动电机说明书对振动电机进行维护、保养。

1230型矿用振动筛选型说明:

1、ZSG型系列重型振动筛,有十数个定型规格并分别有敞开型和封闭型两种结构形式,适用不同作业环境需求,选用时请确定电压制式及有无防爆要求;

2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式,选型时,请务必慎重考虑。
