矿用振动筛型号大全及选型参数对照表

矿山生产中，常见的矿用振动筛型号包含了圆振动筛（如YK系列）、直线振动筛（如ZK系列）和高频振动筛（如GPS系列）三大类。不同工厂在型号标注上会加入自己的编码前缀，但这三类结构的设备覆盖了从选煤、金属选矿到非金属加工的多数场景。若用户在选型时未审慎评估矿区现场条件，直接套用非对应工况的设备，可能会出现筛下产物粒度偏离需求、设备结构疲劳导致横梁断裂，或投产后单日处理量达不到工艺设计目标的情况。

矿用振动筛基础分类

在接触具体参数前，需先认识这三类基础设备的功能区间。

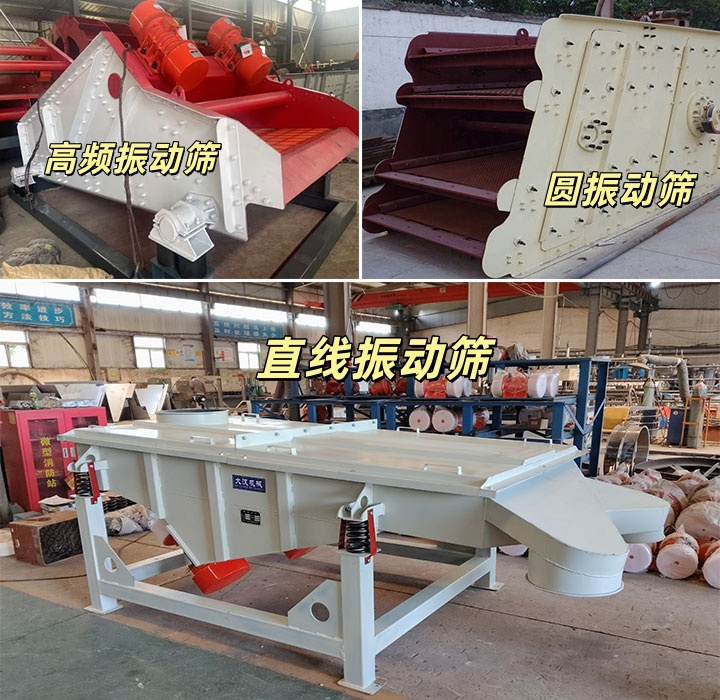

振动筛分类	核心运行轨迹	处理粒径区间	核心应用场景
圆振动筛	筛面做圆形运动	50mm 至 0.5mm（中等粒度）	用于金属矿山原矿的预筛分，或煤炭洗选前，分离大块矸石与物料。
直线振动筛	筛面做直线往复运动	10mm 至 0.2mm（较细粒度）	常用于选煤厂的脱水、脱介工艺，或铁精矿、尾矿的初步浓缩脱液。
高频振动筛	筛面高频微小振幅振动	0.5mm 至 0.045mm（细粒级）	用于磨矿回路中的闭路分级，回收旋流器溢流中的细小金属颗粒。

选型参数对照表

明确了基础分类后，下表整理了常规工况下设备选型的关键配比参数，供采购及技术人员核对机加工尺寸与动力配置。

设备类型	常见规格型号	筛面面积 (㎡)	筛孔尺寸范围 (mm)	处理能力参考 (t/h)	常用装机功率 (kW)
圆振动筛	YK1530	4.5	3 ~ 50	40 ~ 75	11
圆振动筛	YK1860	10.8	3 ~ 50	100 ~ 180	18.5
直线振动筛	ZK1848	8.6	0.25 ~ 13	30 ~ 80	11×2
直线振动筛	ZK2460	14.4	0.25 ~ 13	70 ~ 150	15×2
高频振动筛	GPS-1030	3.0	0.045 ~ 0.5	15 ~ 25	1.5×2
高频振动筛	GPS-1536	5.4	0.045 ~ 0.5	25 ~ 40	2.2×2

备注：上表参数基于干式筛分及常规密度矿石得出，实际操作中，含水率高或带有粘性泥质的物料，实际产量需视情况进行折减核算。

选型时必须明确的 3 个“矿况指标”

表格数值可作为初始评估的参考，但要完成最终的订货洽谈，还需要向厂家提供三个具体工况指标：

其一，物料的物理属性。需要提供矿石的真实松散密度、全水分含量百分比，以及是否存在大块、尖锐棱角的异物。例如，含水量超过12%的黏土类矿石，在直线筛上易结团，筛分效率会大幅下降，可能需要在筛面上加装斜向冲水装置来辅助透筛。

其二，筛网材质与孔径。筛面开孔的长宽尺寸、使用的金属丝径或聚氨酯薄板的厚度，直接关联设备的透筛率和耐用度。对于长期接触酸性矿浆的工况，应选用加厚的聚氨酯筛网；若物料带有强磨蚀性，则需选用特定规格的不锈钢丝编织网，以保障单次安装后的持续使用天数。

其三，安装空间与地基。选型前需清晰测量矿仓出料口与楼下皮带的垂直高度。若安装现场空间狭小，企业需要考虑设计阶梯式支撑架或修改减震弹簧的压缩行程；当地基承载力不足时，须重新核算设备激振器产生的动负荷，防止安装后引发钢结构平台共振。

选型若仅依赖纸质型号登记册而忽视上述现场条件，往往会导致设备与工艺流程脱节。用户在查阅参数对照表时，建议同步统计矿石的粒度组成曲线。将现场采集的样品筛分报告发送给生产厂家，技术人员才能据此调整激振力方向与筛网孔径配比。匹配度高的选型结果，既能保证筛下物料满足后续工序的粒度要求，也能有效控制设备机械部件的年均损耗速率。贵司如有具体矿山工况资料，可直接联系配置技术人员进行复核与结构调整。
